Балки на вилы погрузчика

Версия для печати


Навесные балки для подъёма грузов вилочным погрузчиком. Изготавливаем балки различного исполнения. Общая таблица изменения грузоподъёмности балки с изменением её длины или положения крюка:

Г/п погрузчика, т Г/п, т крюка по отношению к его положению
500 мм 500 мм 750 мм 1000 мм 1250 мм 1500 мм 1750 мм 2000 мм 2250 мм 2500 мм 2750 мм 3000 мм
1,0 0,8 0,65 0,5 0,38 0,31 0,23 - - - - -
1,3 1,0 0,8 0,63 0,47 0,388 0,28 - - - - -
1,5 1,3 0,9 0,68 0,5 0,45 0,38 0,32 0,28 0,25 0,23 0,2
2,0 1,8 1,4 1,1 0,9 0,72 0,58 0,5 0,36 0,33 0,26 0,21
2,5 2,2 1,8 1,4 1,1 1,0 0,85 0,75 0,56 0,44 0,32 0,23
3,0 2,7 2,05 1,45 1,2 1,1 0,9 0,84 0,67 0,49 0,36 0,27
3,5 3,1 2,5 1,9 1,5 1,2 1,0 0,9 0,73 0,58 0,45 0,37
4,0 3,5 2,7 2,0 1,6 1,3 1,1 1,0 0,82 0,67 0,54 0,46
5,0 4,4 3,4 2,7 2,2 1,85 1,4 1,1 0,9 0,75 0,62 0,5
600 мм 600 мм 750 мм 1000 мм 1250 мм 1500 мм 1750 мм 2000 мм 2250 мм 2500 мм 2750 мм 3000 мм
5,5 5,0 3,65 2,95 2,5 2,2 1,85 1,5 1,1 0,95 0,7 0,56
6,0 5,5 4,05 3,25 2,75 2,4 2,05 1,65 1,3 1,1 0,9 0,7
6,5 6,0 4,5 3,6 3,0 2,6 2,3 1,875 1,5 1,3 1,15 0,84
7,0 6,5 5,4 4,2 3,3 2,9 2,4 2,1 1,8 1,65 1,425 0,98
8,0 7,4 6,15 4,8 3,75 3,315 2,75 2,475 2,0 1,75 1,55 1,09
10,0 9,2 6,95 5,4 4,25 3,73 3,1 2,79 2,37 1,9 1,63 1,15



Навесная балка на вилы погрузчика с одним переставным поворотным крюком. Позволяет поднимать негабаритный груз в труднодоступных местах.

Марка Г/п, т Проем для вил, мм Длина балки, мм
13МВ14-0,8 0,8 125 x 50 1750
13МВ14-1,3 1,3 125 x 50
13МВ14-1,8 1,8 143 х 53
13МВ14-2,7 2,7 150 x 50
13МВ14-3,5 3,5 143 х 53
13МВ14-4,4 4,4 150 х 50

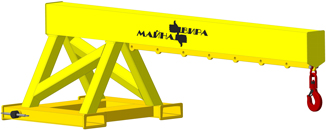

Навесная балка на вилы погрузчика с одним переставным поворотным крюком. Позволяет поднимать негабаритный груз в труднодоступных местах.

Марка Г/п, т Масса, кг Проем для вил, мм Длина балки, мм
13МВ15-0,5 0,5 150,0 140 x 59 1750
13МВ15-0,68 0,68 150,0 125 х 50
13МВ15-1,45 1,45 205,0 160 x 65
13МВ15-2,0 2,0 205,0 160 х 65
13МВ15-2,7 2,7 205,0 160 х 65


Навесная балка на вилы погрузчика для подъёма крупногабаритного груза. Имеет замок на вилах погрузчика для предотвращения соскальзывания с вил и один переставной поворотный крюк.

Марка Г/п, т Масса, кг Проем для вил, мм Длина балки, мм
13МВ16/1-1,5 1,5 56,0 120 х 50 1500
13МВ16-2,75 2,75 310,0 150 x 70 2000
13МВ16-3,3 3,3 - 150 х 65 2000
13МВ16-3,75 3,75 435,0 180 x 70 2500
13МВ16-4,25 4,25 550,0 200 x 75 2500
13МВ16/1-4,25 4,25 550,0 200 х 108 2560



Раздвижная балка на вилы погрузчика. Позволяет поднимать негабаритный груз как обычной навесной балкой, так и как траверсой с максимально выгодным углом строповки. Позволяет безопасно перемещать длинномерные грузы. Имеет страховочную цепь с крюком и два поворотных крюка.

Марка Г/п, т Масса, кг Проем для вил, мм Длина балки, мм
13МВ17-2,0 2,0 140,0 140 x 64 250 - 2000

Телескопическая навесная балка на вилы погрузчика. Имеет механическую выдвижную балку и два крюка для крепления груза.

Марка Г/п, т Масса, кг Проем для вил, мм Длина балки, мм
13МВ18-1,8 1,8 130,0 130 х 54 2000 - 3000
13МВ18-2,2 2,2 - 125 x 50
13МВ18-2,7 2,7 160,0 150 x 60
13МВ18-3,1 3,1 - 150 х 50
13МВ18-3,5 3,5 - 150 х 50
13МВ18-4,0 4,0 235,0 156 х 70
13МВ18-4,4 4,4 168,0 150 х 50


Телескопическая навесная балка на вилы погрузчика. Имеет механически выдвижную балку и два поворотных крюка. Максимальная длина балки 1750мм.

Марка Г/п, т Проем для вил, мм Длина балки, мм
13МВ19-1,1 1,1 125 x 50 1250 - 1750
13МВ19-1,4 1,4
13МВ19-1,45 1,45 150 x 50
13МВ19-2,0 2,0


Телескопическая навесная балка на вилы погрузчика. Имеет механически выдвижную балку и два поворотных крюка. Максимальная длина балки 3000мм.

Марка Г/п, т Масса, кг Проем для вил, мм Длина балки, мм
13МВ20-1,1 1,1 - 125 x 50 2000 - 3000
13МВ20-1,4 1,4 205,0 140 х 65
13МВ20-2,0 2,0 205,0 140 х 65
13МВ20-2,2 2,2 205,0 140 х 65
13МВ20-2,7 2,7 - 150 х 50
13МВ20-3,0 3,0 168,0 160 х 60

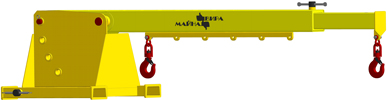

Телескопическая раздвижная балка на вилы погрузчика. Имеет механически раздвижную балку и два поворотных крюка. Максимальная длина балки 3000 мм. Конструкция предусматривает вертикальный подъём груза до угла 45°.

Марка Г/п, т Проем для вил, мм Длина балки, мм
13МВ21-1,0 1,0 125 x 50 2500 - 3000
13МВ21-1,1 1,1 150 x 50
13МВ21-1,2 1,2 150 х 50
13МВ21-1,3 1,3 150 х 50
13МВ21-2,7 2,7 174 х 76 2500 - 4000
