Траверсы для контейнеров 9МВТ

Версия для печати

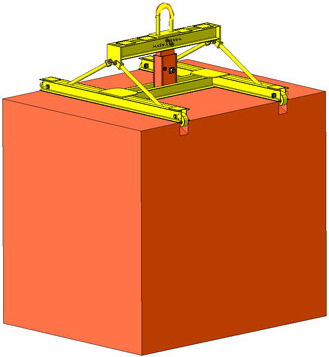

 Траверса автоматическая для перемещения среднетонажных контейнеров ГОСТ 18477-79 с рымными узлами. Траверса автоматически производит захват и освобождение рымных узлов контейнера и надежно удерживает их в процессе транспортировки контейнера. Траверса одевается проушиной непосредственно на ГАК крана и может применяться с любой грузоподъемной машиной. Установка специальных направляющих позволяет производить позиционирование траверсы на контейнер без участия стропальщика. Участие стропальщика может потребоваться только для позиционирования траверсы с контейнером при установке контейнера после транспортировки.

Назначение Марка
спредера
Г/п, т Масса,
кг
Габаритные
размеры
(дхшхв), мм
Ж/д код
Траверса для подъёма
и перемещения
контейнера
типа УУК3
9МВТ1-3,0 3,0 264,0 1408х1238х1035 5221470034
Траверса для подъёма
и перемещения
контейнера
типа УУК5
9МВТ1-5,0 5,0 328,0 2182х1063х1035 5221470035

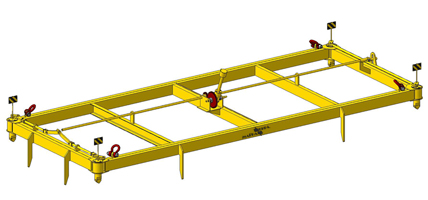

Траверса автоматическая для транспортировки контейнеров за верхние фитинги грузоподъемным краном. Траверса навешивается на ГАК крана через четырехветвевой строп. Поворот финитговых захватов производится в автоматическом режиме за счет операций крана "Подъем" и "Опускание", поэтому участие человека требуется только для позиционирования траверсы с контейнером при установке контейнера в его конечное положение после транспортировки.

Назначение Марка
спредера
Г/п, т Масса,
кг
Габаритные
размеры
(дхшхв), мм
Ж/д код
Траверса для подъёма и
перемещения пустого
40 футового контейнера
типа 1А и 1АА
9МВТ2-1А/5,0 5,0 1015 12300х2511х830 5221470048
Траверса для подъёма и
перемещения полного
40 футового контейнера
типа 1А и 1АА
9МВТ2-1А/32,0
32,0 1460 12300х2511х830 5221470036
Траверса для подъёма и
перемещения полного
40 футового контейнера
типа 1А и 1АА
9МВТ2-1А/36,036,0
1680
12300х2511х830
Траверса для подъёма и
перемещения пустого
20 футового контейнера
типа 1С и 1СС
9МВТ2-1С/5,0 5,0 615 6181х2511х954 5221470049
Траверса для подъёма
и перемещения
контейнеров
типа 1С и 1СС
9МВТ2-1С/25,0 25,0 1200,0 6181х2511х954 5221470037
Траверса для подъёма
и перемещения
контейнеров
типа 1С и 1СС
9МВТ2-1С/36,036,0
1380
6181х2511х954

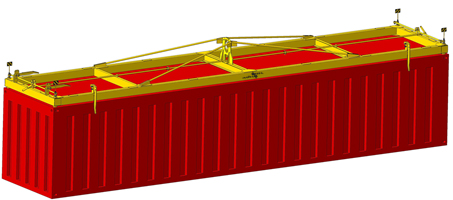

Траверса для транспортировки контейнеров за верхние фитинги грузоподъемным краном. Траверса проушиной навешивается на ГАК крана.Направление траверсы и поворот захватных органов производится стропальщиком с земли при помощи специальной оттяжки

Назначение Марка
спредера
Г/п, т Масса,
кг
Габаритные
размеры
(дхшхв), мм
Ж/д код
Траверса для подъёма и
перемещения полного
20 футового контейнера
типа 1С и 1СС
9МВТ3-1С/25,0 25,0 1445,0 6160х2563х1400 5221470050
Траверса для подъёма и
перемещения полного
20 футового контейнера
типа 1С и 1СС
9МВТ3-1С/36,036,0
1660
6160х2563х1400
Траверса для подъёма и
перемещения полного
40 футового контейнера
типа 1А и 1АА
9МВТ3-1А/32,0 32,0 3150 12297х2563х1700 5221470038
Траверса для подъёма и
перемещения полного
40 футового контейнера
типа 1А и 1АА
9МВТ3-1А/36,036,0
3620
12297х2563х1700


Траверса для транспортировки контейнеров за верхние фитинги грузоподъемным краном. Траверса проушиной навешивается на ГАК крана.Направление траверсы и поворот захватных органов производится стропальщиком с земли при помощи специальной оттяжки

НазначениеМарка
спредера
Г/п, тМасса,
кг
Габаритные
размеры
(дхшхв), мм
Ж/д код
Траверса для подъёма и
перемещения пустого
20 футового контейнера
типа 1С и 1СС
9МВТ4-1С/5,05,0990,06160х2563х10535221470051
Траверса для подъёма и
перемещения пустого
20 футового контейнера
типа 1А и 1АА
9МВТ4-1А/5,05,0174512297х2563х11945221470039


Траверса для транспортировки контейнеров за верхние фитинги грузоподъемным краном. Траверса может применяться с одним или двумя грузоподъемными кранами. При работе с одним краном траверса навешивается на ГАК крана через стропы. При работе двумя кранами траверса навешивается на ГАКи крана непосредственно проушинами. Направление траверсы и поворот захватных органов производится стропальщиком с земли при помощи специальной оттяжки. Данная конструкция обладает относительно небольшим весом.

Назначение Марка
спредера
Г/п, т Масса
кг
Габаритные
размеры
(дхшхв), мм
Ж/д код
Траверса для подъёма и
перемещения
40 футового контейнера
типа 1А и 1АА
9МВТ5-1А/32,0 32,0 3067 13500х2585х920 5221470040
Траверса для подъёма и
перемещения
40 футового контейнера
типа 1А и 1АА
9МВТ5-1А/36,036,0
3527
13500х2585х920
Траверса для подъёма и
перемещения
20 футового контейнера
типа 1С и 1СС
9МВТ5-1С/18,0 18,0 1480,0 7288х2585х800 5221470041
Траверса для подъёма и
перемещения
20 футового контейнера
типа 1С и 1СС
9МВТ5-1С/36,036,0
1702
7288х2585х800


Назначение Марка
спредера
Г/п, т Масса,
кг
Габаритные
размеры
(дхшхв), мм
Ж/д код
Траверса для подъёма
и перемещения
цилиндрических
контейнеров
Ø 690-750мм и труб с
электромеханической
фиксацией захватов
в открытом и
закрытом положении
9МВТ6-16,0 16,0 2010,0 5612х1475х1637 5221470052
Траверса для подъёма
и перемещения
цилиндрических
контейнеров
Ø 890-950мм и труб с
электромеханической
фиксацией захватов
в открытом и
закрытом положении
9МВТ6-20,0 20,0 2310,0 7370х1875х2057 5221470053


Назначение Марка спредера
Г/п, т Масса
кг
Габаритные
размеры
(дхшхв), мм

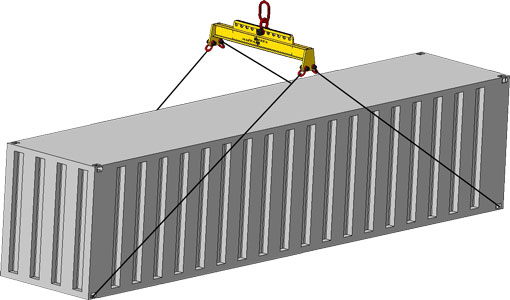

Траверса для подъёма
и перемещения за
нижние фитинги
крупнотоннажных
контейнеров
9МВТ7 Б-10,0/2,5 10,0 350,0 2683х265х727
9МВТ7 Б-25,0/2,5
25,0
620,0
2760х330х585
9МВТ7-32,0/2,5
32,0
540,0
2556х310х800
9МВТ7-36,0/2,5
36,0
570,0
2556х310х850


Назначение Марка спредера
Г/п, т Масса
кг
Габаритные
размеры
(дхшхв), мм
Траверса для подъёма
и перемещения за
нижние фитинги
крупнотоннажных
контейнеров
9МВТ7-28,0/2,5 28,0 550,0 2556х310х980
9МВТ7-28,0/2,7 28,0 555,0 2862х310х980
9МВТ7-32,0/2,5
32,0
540,0
2556х310х980
9МВТ7-36,0/2,5 36,0
570,0
2556х310х980


Назначение Марка спредера
Г/п, т Масса
кг
Габаритные
размеры
(дхшхв), мм

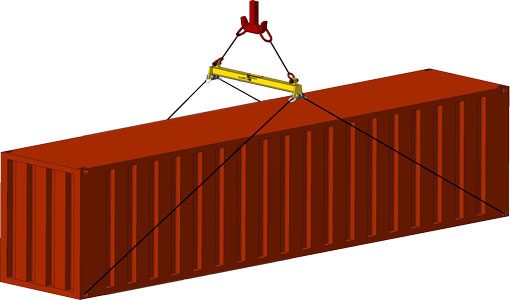

Траверса для подъёма
и перемещения за
нижние фитинги
20 футовых контейнеров
9МВТ8-25,0/2,5 25,0 178,0 2681х190х343
Траверса для подъёма
и перемещения за
нижние фитинги
40 футовых контейнеров
9МВТ8-32,0/2,5 32,0 224,0 2716х459х1497
Траверса для подъёма
и перемещения за
нижние фитинги
40 футовых контейнеров
9МВТ8-36,0/2,5
36,0
250,0
2716х459х1497



АВТОМАТИЧЕСКИЕ СПРЕДЕРЫ ДЛЯ КОНТЕЙНЕРНЫХ КРАНОВ



Стабильный рост объемов контейнерных перевозок способствует развитию инфраструктуры и технологий перевалки в морских портах и крупных контейнерных терминалах. Со времен мощности по перегрузки контейнеров увеличиваются в разы и возникает необходимость в обновлении, модернизации оборудования на пргурзочно-разгрузочных площадках.

 Предлагаем Вам широкий ряд моделей современных автоматический спредеров, используемых на контейнерных и других кранах, при перегрузке 20 и 40 футовых контейнеров. Применение автоматических спредеров позволяет проводить работы без привлечения стропальщиков, что повышает безопасность операций по перегрузке контейнеров и существенно увеличивает производительность контейнерного крана за счет сокращения времени на операциях строповки-расстроповки, в сравнении со стандартными траверсами и захватами. Все грузозахватные устройства рассчитаны для эксплуатации при температурах от -40°С до +40°С.

 Автоматические спредеры, изготавливаемые «МАЙНА-ВИРА», в зависимости от комплектации оснащаются: собственным устройством вращения контейнера вокруг вертикальной оси; электрическим или электрогидравлическим приводом зацепления/отцепления и поворота контейнера, управление которым осуществляется по команде оператора из кабины крана; автоматическими направляющими для позиционирования спредера на контейнере; электронными бесконтактными датчиками взамен механических и прочим оборудованиям.




      Спредер 9МВТ1Д неповоротный с жесткой пространственной рамой для перегрузки грузовых контейнеров ГОСТ Р 53350-2009, с открытым верхом и платформ, рефрижераторных, изолированных,вентилируемых, Flatrack и танк-контейнеров.

Подробнее…



Номинальная длина контейнера

Грузоподъемность спредера, т

Марка спредера

6058 мм. / 20 фут.

24,0

9МВТ1Д1С-24,0

30,5

9МВТ1Д1С-30,5

12192 мм. / 40 фут.

30,5

9МВТ1Д1А-30,5

36,0

9МВТ1Д1А-36,0

45,0

9МВТ1Д1А-45,0

13716 мм. / 45 фут.

30,5

9МВТ1Д1Е-30,5

36,0

9МВТ1Д1Е-36,0

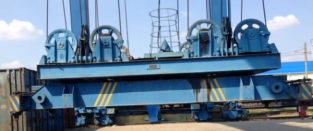

       Спредер 9МВТ1П поворотный с жесткой пространственной рамой для перегрузки грузовых контейнеров ГОСТ Р 53350-2009, с открытым верхом и платформ, рефрижераторных, изолированных, вентилируемых, Flatrack и танк-контейнеров. Спредер оснащен системой поворота контейнера вокруг вертикальной оси на 300°. Подробнее…


Номинальная длина контейнера

Грузоподъемность спредера, т

Навешиваемый спредер

Базовый спредер

6058 мм. / 20 фут.

24,0

9МВТ1П1С-24,0

40,0

9МВТ1П1С-40,0

12192 мм. / 40 фут.

31,0

9МВТ1Н1А-31,0

9МВТ1П1С-40,0

36,0

9МВТ1Н1А-36,0

9МВТ1П1С-40,0

45,0

9МВТ1Н1А-45,0

9МВТ1П1С-50,0

13716 мм. / 45 фут.

31,0

9МВТ1Н1Е-31,0

9МВТ1П1С-40,0

36,0

9МВТ1Н1Е-36,0

9МВТ1П1С-40,0



        Спредер 9МВТ10 неповоротный с жесткой пространственной рамой для перегрузки грузовых контейнеров ГОСТ Р 53350-2009, с открытым верхом и платформ, рефрижераторных, изолированных,вентилируемых, Flatrack и танк-контейнеров.

Подробнее…


Номинальная длина контейнера

Грузоподъемность спредера, т

Марка спредера

6058 мм. / 20 фут.

24,0

9МВТ10-24,0

30,5

9МВТ10-30,5

12192 мм. / 40 фут.

30,5

9МВТ10 -30,5

36,0

9МВТ10 -36,0

45,0

9МВТ10-45,0

13716 мм. / 45 фут.

30,5

9МВТ10 -30,5

36,0

9МВТ10-36,0

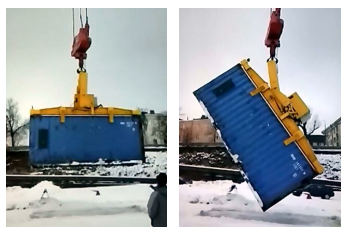

             Спредер автоматический 9МВТ1Е1С для выгрузки сыпучих грузов из контейнеров 20 футов.     Подробнее…
Маркировка
Тип контейнера
Масса брутто контейнера, т
9МВТ1Е1С/24,0
20-футовые контейнеры
24,0
9МВТ1Е1С/30,5
20-футовые контейнеры30,5
