Торцевые захваты перемещения для труб

Версия для печати

ЗАО «Майна-Вира» производит полный ряд торцевых захватов 4МВ3, конструкция которых обеспечивает полную сохранность торцов разделки труб под сварку. Торцевые захваты используются для подъёма и перемещения труб диаметром до 1420мм, массой до 12,5 т. В комплекте с лёгкими текстильными стропами эти захваты удобны и безопасны в эксплуатации. Таким образом всю работу по строповке может выполнять один стропальщик.

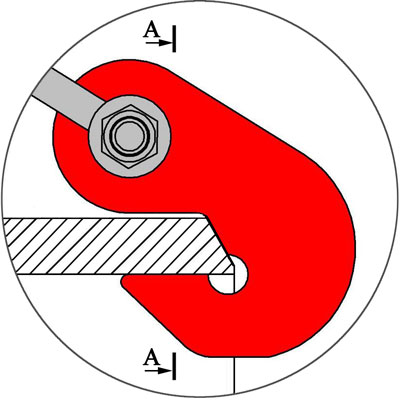

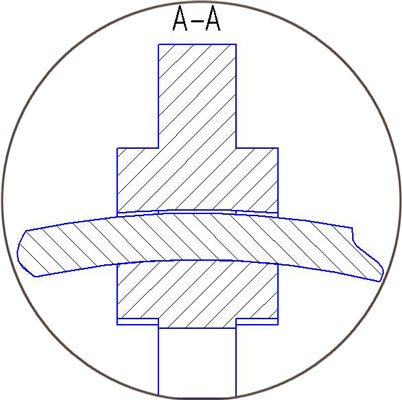

Торцевые захваты для труб 4МВ3, 4МВ9, 4МВ10 (ТУ 3150-012-10905759-2006) имеют такую конструкцию, которая без применения вставок из мягких полимерных материалов обеспечивает защиту кромки трубы от повреждений, а ширина и форма поверхности захвата, контактирующая с трубой, обеспечивает отсутствие деформаций по торцу труб при погрузочно-разгрузочных операциях. При такой конструкции захвата тонкий край трубы с разделкой под сварку фактически «зависает» внутри захвата и не деформируется при строповке. Такие захваты не нуждаются в дополнительных мягких вставках из капролана или полиуретана.

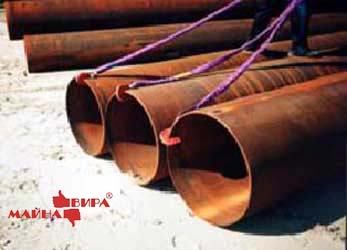

Строповка трубы торцевым захватом 4МВ3

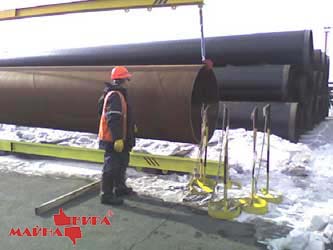

Всё больше используются конструкции многоветвевых стропов 7МВ4 и 7МВ6 с торцевыми захватами для подъёма двух или трех труб любого диаметра одновременно. Применение таких грузозахватных приспособлений позволяет значительно сократить время на погрузочно-разгрузочные работы.

Многоветвевой строп с торцевыми захватами 7МВ4

Захват торцевой для поднятия и перемещения труб в горизонтальном положении. Внутренний контур захвата повторяет форму кромки трубы и обеспечивает бережный перенос трубы не повреждая самой тонкой кромки.

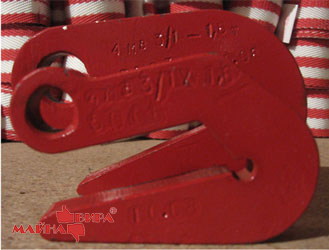

Захват для труб 4МВ3
Марка Г/п захвата, т Масса, кг Интервал, мм
4МВ3О/1-2,0
с оттяжкой
1,0 1,3 20
4МВ3-0,8 0,4 0,75 40
4МВ3/1-0,8 0,4 0,55 20
4МВ3-1,0/18 05 0,55 18
4МВ3-1,0/24 0,5 0,7 24
4МВ3-1,0/36 0,5 0,75 36
4МВ3-1,6 0,8 0,85 40
4МВ3/1-1,6 0,8 0,55 20
4МВ3П/1-1,6 0,8 1,1 20
4МВ3-2,0 1,0 0,65 40
4М3/1-2,0 1,0 1,26 20
4МВ3П/1-2,0 1,0 1,3 15
4МВ3-3,2 1,6 1,93 40
4МВ3/1-3,2 1,6 1,08 20
4МВ3П-3,2 1,6 1,53 35
4МВ3-4,0 2,0 2,5 40
4МВ3/1-4,0 2,0 3,0 20
4МВ3П/1-4,0 2,0 2,4 15
4МВ3-5,0 2,5 2,0 40
4МВ3/1-5,0 2,5 3,0 20
4МВ3П-5,0 2,5 3,6 35
4МВ3-6,3 3,15 2,07 40
4МВ3П-6,3 3,15 4,5 35
4МВ3/1-6,3 3,15 3,8 20
4МВ3-8,0 4,0 5,3 40
4МВ3/1-8,0 4,0 4,9 20
4МВ3-8,5 4,25 6,0 40
4МВ3-10,0 5,0 5,35 40
4МВ3/1-10,0 5,0 7,0 20
4МВ3-12,5 6,25 6,82 40
4МВ3/1-12,5 6,25 7,3 20
4МВ3-14,0 7,0 15,0 40


4МВ9 - захват торцевой для поднятия и перемещения труб. Прост и надёжен. Большая ширина захвата и внутренний контур повторяют форму кромки трубы и обеспечивают бережный перенос трубы, не повреждая самой тонкой кромки.


Торцевой захват 4МВ9
Марка Г/п захвата, т Масса, кг Высота зева, мм
4МВ9-0,9 0,45 0,7 17
4МВ9-1,0 0,5 1,0 24
4МВ9-2,5 1,25 3,8 15
4МВ9-3,0 1,5 2,1 18
4МВ9-3,6 1,8 2,3 15
4МВ9-3,6/24 1,8 3,2 24
4МВ9-3,6/27 1,8 3,2 28
4МВ9-4,0 2,0 3,3 25
4МВ9/2-4,0 2,0 1,4 15
4МВ9-5,0 2,5 3,7 25
4МВ9-5,9 2,95 2,7 18
4МВ9/1-5,9 2,95 3,2 25
4МВ9/2-5,9 2,95 3,2 21
4МВ9-7,0 3,5 5,0 40
4МВ9-10,0 5,0 6,0 28
4МВ9-12,0 6,0 8,0 28
4МВ9-12,0/40 6,0 10,5 40
4МВ9-15,0 7,5 16,0 40
4МВ9-19,0 9,5 9,5 52

Захват торцевой для поднятия и перемещения труб. Конструкцией захвата предусмотрена ручка, которая значительно облегчает установку захвата на трубу. Имеет малый собственный вес, большую грузоподъёмность, прост в применении.


Торцевой захват для труб 4МВ10
Марка Г/п захвата, т Масса, кг Высота зева, мм
4МВ10-3,6/24 1,8 2,6 24
4МВ10-5,9/18 3,0 4,2 18
4МВ10-6,5/22 3,25 4,5 22
4МВ10-10,0/28 5,0 9,5 28

Мы производим полный ряд торцевых захватов 4МВ3, конструкция которых обеспечивает 100% сохранность разделки торцов труб под сварку. Наши захваты используются для такелажа труб диаметром до 1420 мм, весом до 12,5 т.

Все торцевые захваты могут быть выполнены с отверстием для «оттяжки», захваты могут иметь ручку для удобства в работе, при этом у захватов большой грузоподъёмности снижается вес. Мы также изготавливаем захваты из сталей специальных марок, которые в сравнении с захватами из обычной стали аналогичной грузоподъёмности имеют значительно меньшие массу и габаритные параметры конструкции. При этом прочностные характеристики таких захватов намного выше.

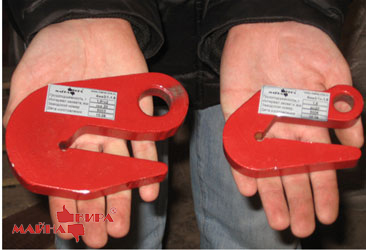

Сравнение захватов из различных сталей   Сравнение захватов из различных сталей


В комплекте с легкими текстильными стропами эти захваты очень удобны и безопасны в работе. Используются также конструкции многоветвевых стропов 7МВ4СТ и 7МВ5СТ с захватами для такелажа 2-х и 3-х труб любого диаметра одновременно.

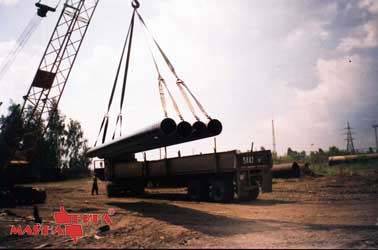

Поднятие и перемещение специальным стропом трех труб. Вес трех труб 6 тонн. Грузоподъёмность специального стропа 6,3 тонны. Применение такого стропа позволяет значительно сократить время на погрузочно-разгрузочные работы.

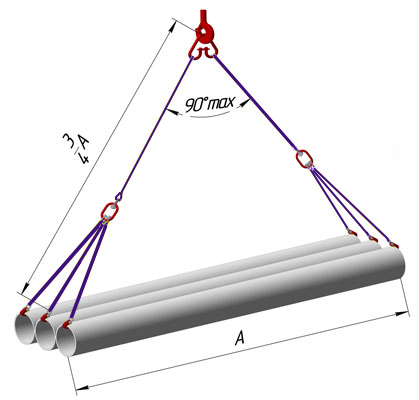

Шестиветвевой строп с торцевыми захватами

СТПк шестиветвевой для одновременного подъема трёх труб. В конструкцию входят стропы и торцевые захваты.

Марка Г/п захвата, т Масса, кг Длина, м
7МВ4-4,8 4,8 36,0 8,0
7МВ4-6,0 6,0 44,2 8,0
7МВ4/1-6,3 6,3 57,3 8,8
7МВ4-9,6 9,6 73,2 8,0
7МВ4-12,0 12,0 91,5 8,0
7МВ4-15,0 15,0 118,2 8,0

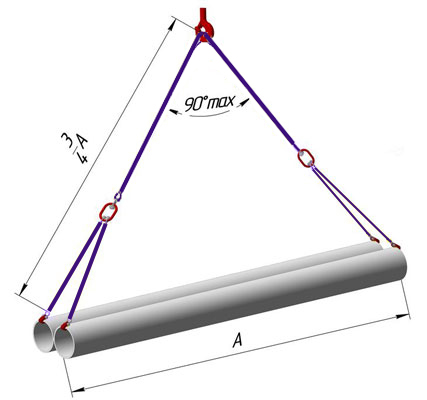

Четырёхветвевой строп с торцевыми захватами

СТПк четырёхветвевой для одновременного подъема двух труб. Торцевые захваты в комплекте.

Марка Г/п захвата, т Масса, кг Длина, м
7МВ5-3,2 3,2 22,3 8,0
7МВ5-4,0 4,0 28,0 8,0
7МВ5-6,4 6,4 47,0 8,0
7МВ5-8,0 8,0 55,0 8,0
7МВ5-10,0 10,0 73,7 8,0


Подъём труб ветвевыми стропами с торцевыми захватами  Подъём труб ветвевыми стропами с торцевыми захватами

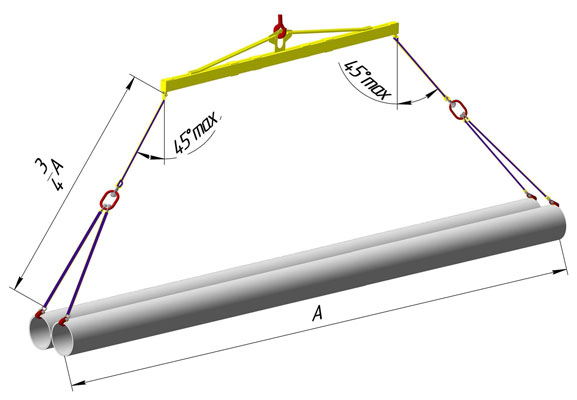

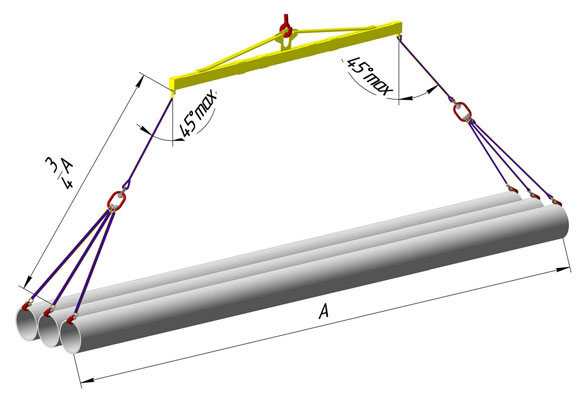

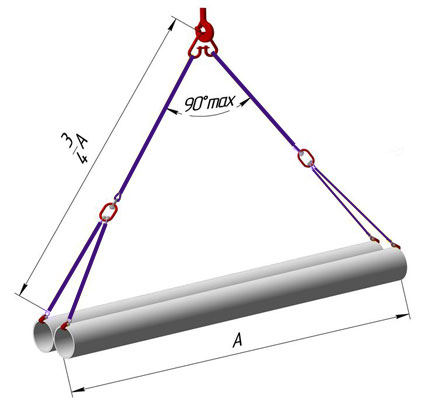

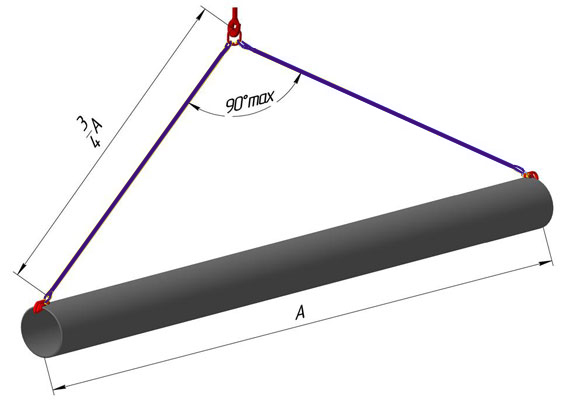

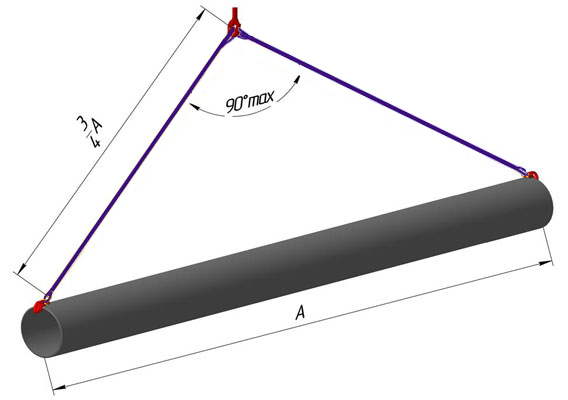

Схемы строповки труб с помощью торцевых захватов типа 4МВ9 и стропов при подъёме
одной, двух и трёх труб одновременно

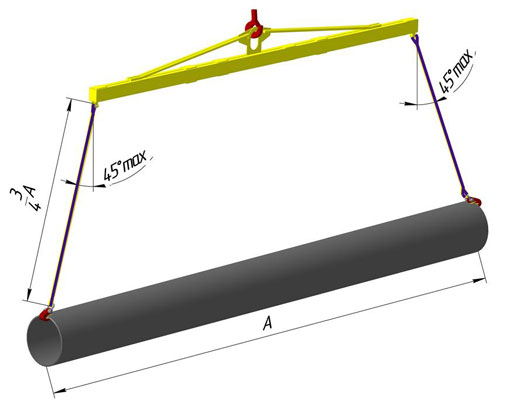

Строповка траверсой и стропами Строповка стропами на звене Строповка стропами без звена
для кранов с большим крюком
