Мобильные тележки козлового типа с консолью

Версия для печати


Грузовая тележка козлового типа с консолью

Грузовая тележка с консолью предназначена для подъема, спуска и перемещения вовнутрь проемов зданий и сооружений различных строительных материалов и оборудования массой до 320 кг. Допускается установка тележки на крышах зданий или сооружений при условии защиты его от атмосферных осадков. В части климатического исполнения тележка соответствует У2 по ГОСТ 15150.Вылет стрелы в 2 м и колеса позволяют легко передвигать тележку.

Высота подъема груза до 50 м, скорость подъема груза до 20 м/мин, режим работы механизма 3М по ГОСТ 25835, мощность двигателя 1,7 кВт, масса тележки без противовесов не более 220 кг. Диаметр каната — 4,1 мм.

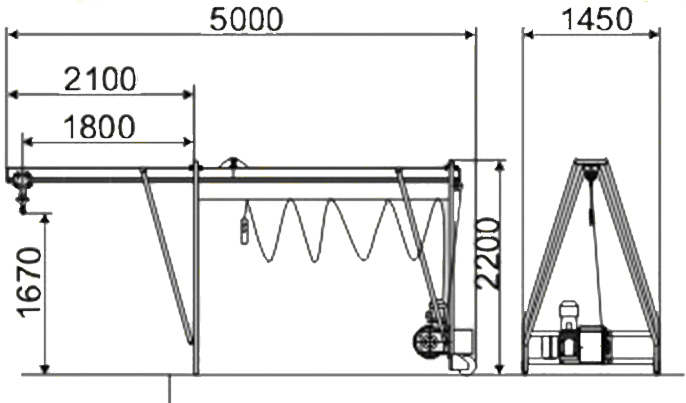

Тележка состоит из кошки с подвеской, балки пролетной, стойки передней, стойки задней, укосин, лебедки, пульта управления. Металлоконструкции тележки крепятся между собой стандартными крепежными изделиями. Пролетная балка состоит из двух частей и изготовлена из двутавра с приварными фланцами для крепления частей между собой и к стойкам. Стойки передняя и задняя и укосины выполнены из труб круглого сечения с приваренными фланцами. На задней стойке установлена лебедка. Рабочим органом тележки является кошка с подвеской, приводимая в движение лебедкой. Основные размеры:


Параметры грузовой тележки козлового типа с консолью
Характеристика Значение
Режим работы/класс нагружения по ГОСТ 25835 3М/В3
Грузоподъемность, кг, не более 320
Высота подъема груза, м 50
Скорость подъема груза, м/мин, не менее 17,5
Тяговое усилие при горизонтальном перемещении
кошки при максимальной нагрузке, кг, не более
20
Диаметр каната (марк. группа 180, ГОСТ 2688) мм 4,1
Длина каната, м 105
Диаметр барабана лебедки, мм 325
Режим работы электрооборудования по ГОСТ 183 S3 (ПВ40%)
Напряжение и частота тока, В/Гц 380/50
Тип электродвигателя АИРС80В4ЕУ2
Мощность электродвигателя, кВт 1,7
Тип тормоза 9ТЕ80-13
Тип редуктора 5МЧ-80-40
Масса без противовесов, кг, не более 220
Масса противовесов, кг, не менее 210
